Étude de cas · Site industriel
ENFRASYS, Rillieux-la-Pape
482 rue des Mercières, Rillieux-la-Pape. Métropole de Lyon, zone d'activités. Une parcelle de 8 897 m² dont environ 3 600 m² de parking, sans un seul arbre et sans la moindre infiltration.
Sept points d'aquapuncture® y sont implantés, vingt-trois arbres à canopée large y sont plantés, et 1 250 m² de surfaces aujourd'hui raccordées au réseau d'assainissement sont déconnectées pour les alimenter.
Faites défiler : le site se raconte sur la carte, de la vue d'ensemble au dernier arbre planté.
En chiffres
Le projet en un coup d'œil
m² de parcelle cadastrale
points d'aquapuncture®
m² de surface collectée
arbres à canopée large
m³ d'eau infiltrés par an, à la parcelle
m² de canopée projetée à quinze ans
part couramment financée par l'agence de l'eau
de suivi par sondes de tension d'eau du sol
Le volume d'eau infiltré se déduit de la surface déconnectée, de la pluviométrie annuelle locale et du coefficient d'infiltration retenu. La canopée est une projection : 25 m² par arbre à quinze ans, la base de dimensionnement de tous nos dossiers. Le taux de subvention réellement applicable dépend de l'agence de l'eau du bassin et de l'instruction du dossier.
Le point de départ

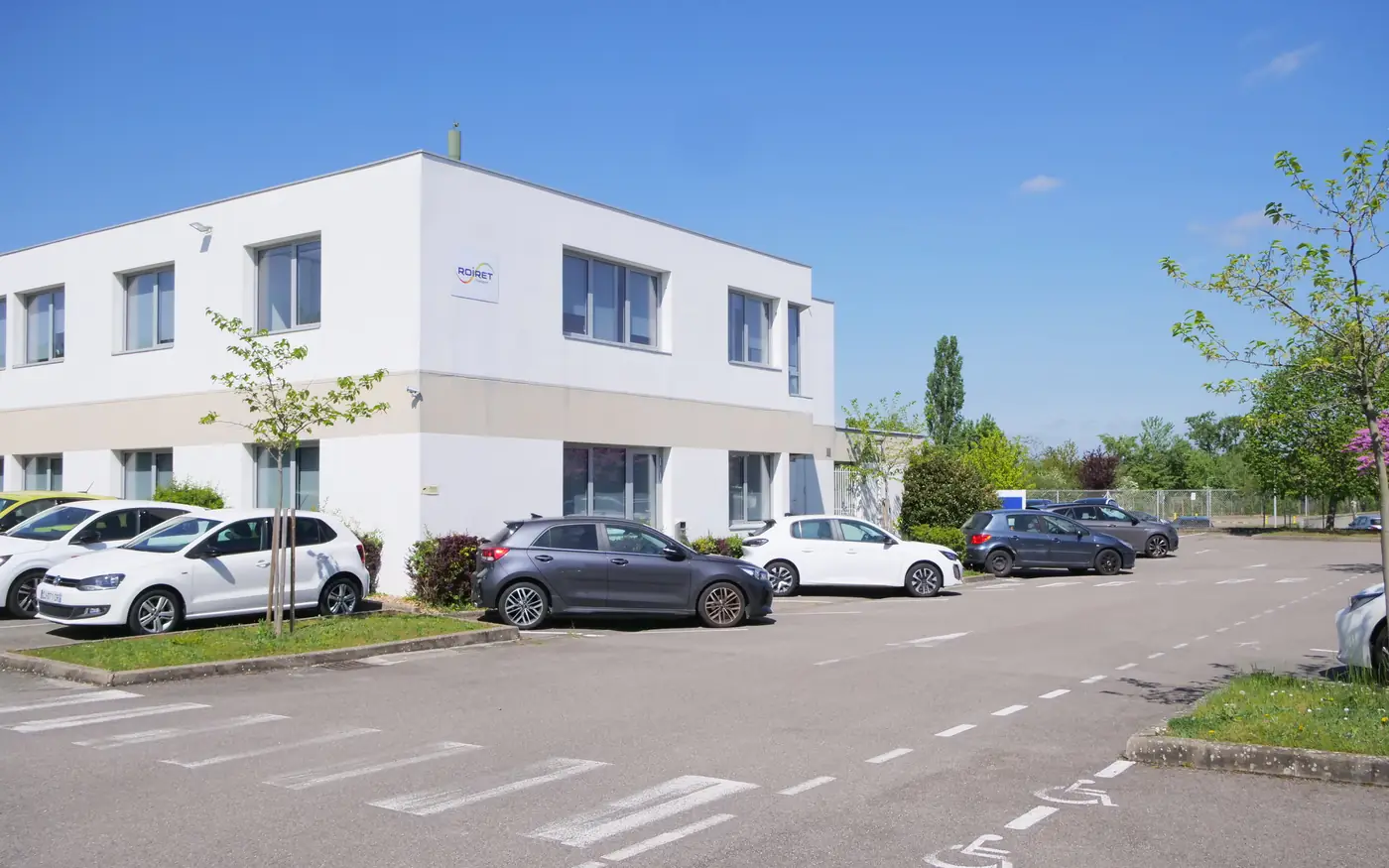

Avant : du bitume d'un bout à l'autre

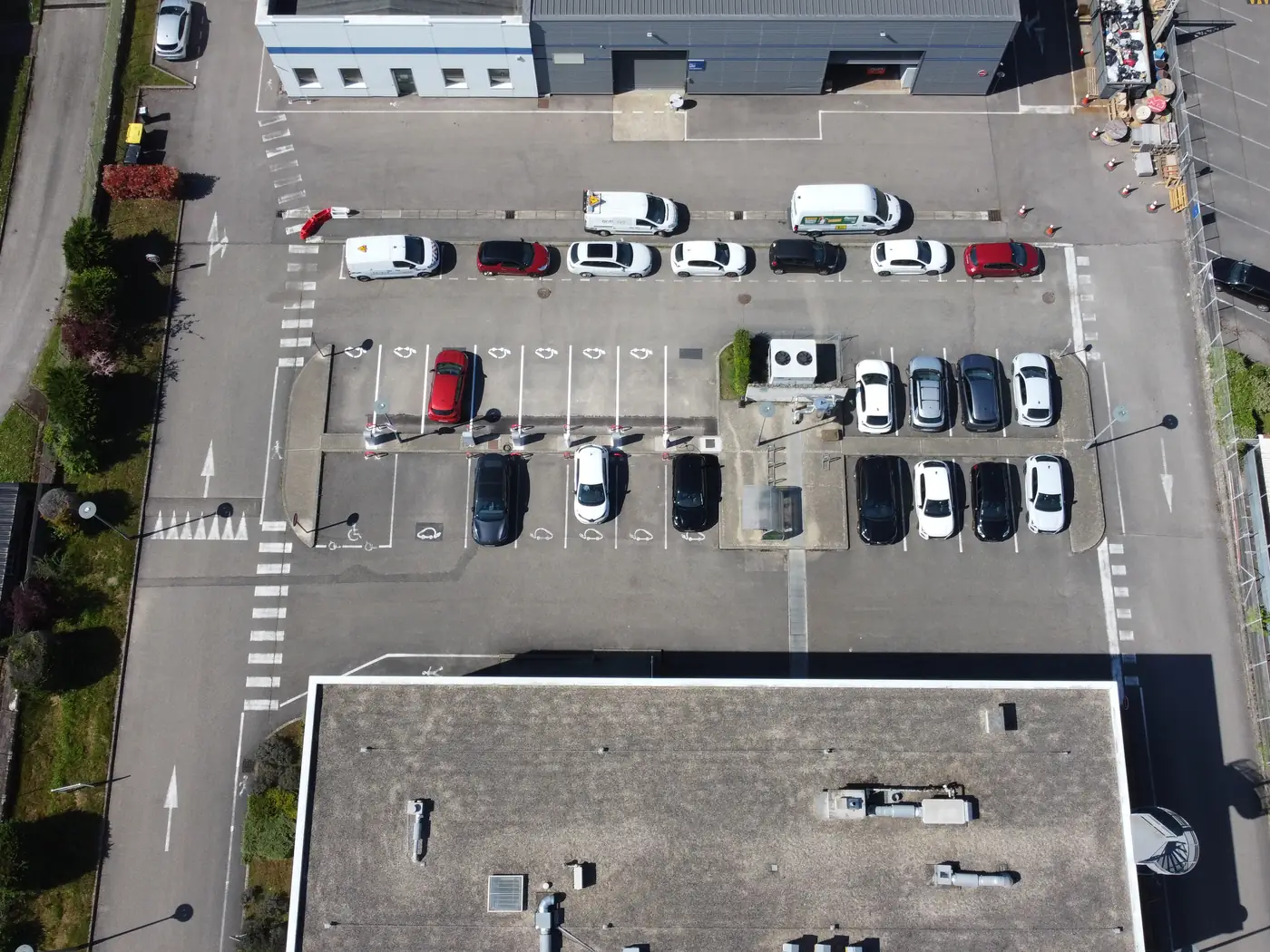

Vues au drone du site avant travaux. Aucune ombre portée sur le stationnement, aucune surface capable d'absorber une averse. Toute la pluie qui tombe sur la parcelle part au réseau d'assainissement.
Point par point
Sept interventions, sept contextes différents
Un jardin de pluie, cinq noues, un ensemble de noue et de pavés drainants. Chaque point est dimensionné par la surface qui l'alimente : le plus grand reçoit l'eau de 443 m² d'enrobé, le plus petit celle de 35 m².
PA1 · Jardin de pluie
1 arbre

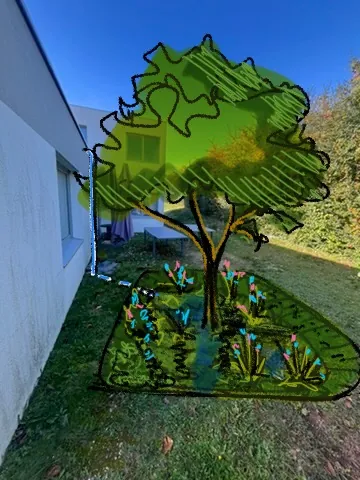

Un arbre et un massif de vivaces prennent la place d'une bande enherbée sèche, le long du bâtiment.
PA2 · Noue linéaire
2 arbres

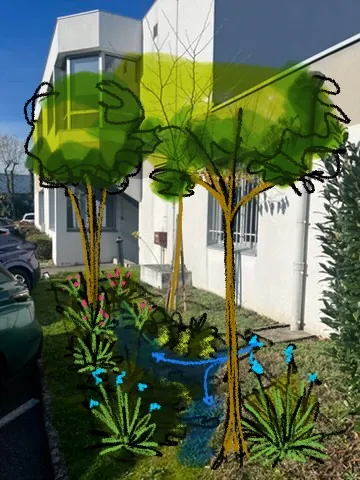

Deux arbres et une noue plantée à l'angle du bâtiment, là où l'eau de toiture et l'eau du parking se rejoignent.
PA3 · Noue
3 arbres

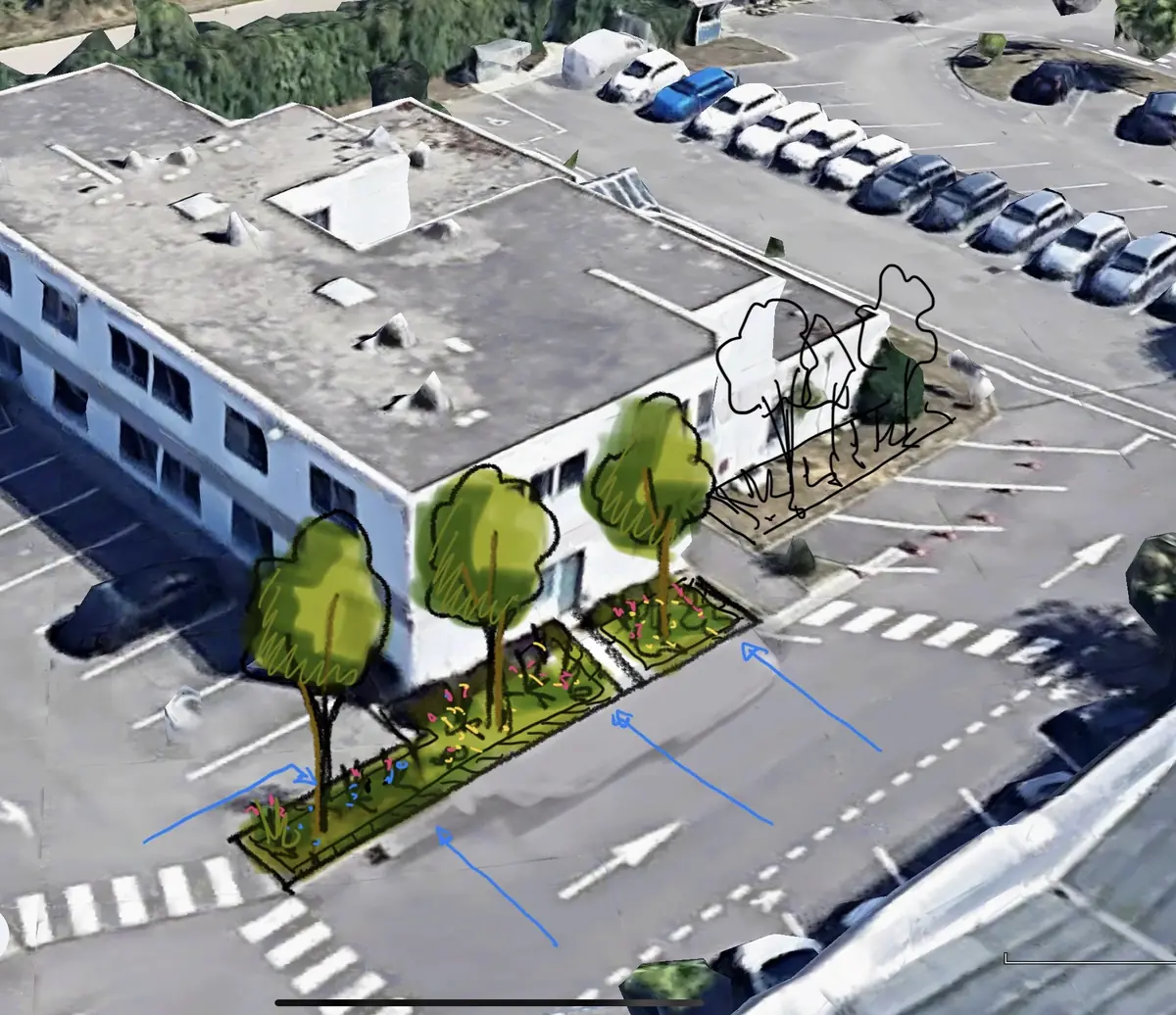

Vue du ciel : une noue plantée remplace une rangée de stationnement au milieu de l'enrobé.
PA4 · Noue
9 arbres

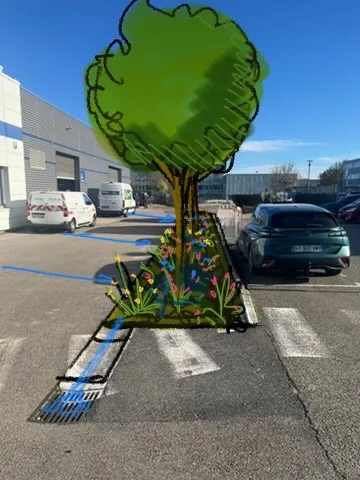

Le plus grand point du projet : une noue centrale qui traverse le parking, alimentée par 443 m² de surfaces.
PA5 · Noue et pavés drainants
2 arbres

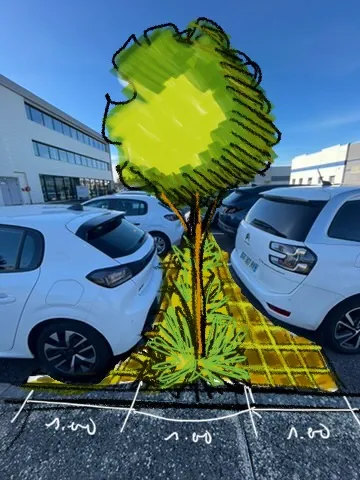

Une noue et des pavés drainants s'insèrent entre deux places, sur une largeur d'un mètre trente.
PA6 · Noue
4 arbres

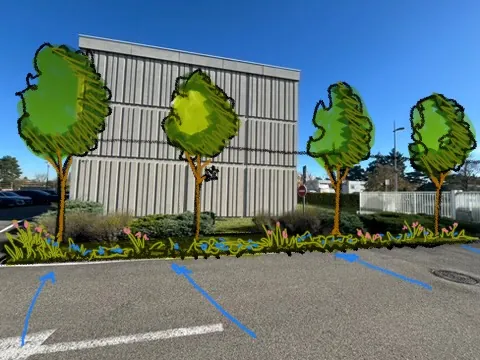

Quatre arbres et une noue continue le long de la façade nord, sur le cheminement des piétons.
PA7 · Noue (option)
2 arbres
Les visuels ci-dessus sont des projections paysagistes : le dessin de l'aménagement projeté, posé sur la photographie du site existant. Ils montrent l'intention d'implantation, pas un ouvrage photographié après travaux.
Le plan d'ensemble
Où l'eau arrive, et où on la retient
La parcelle ne descend que d'un mètre trente sur toute sa longueur, soit 1 % de pente relevée sur les données altimétriques de l'IGN. C'est peu, et c'est suffisant : chaque surface imperméable est raccordée gravitairement au point d'infiltration situé en aval. Aucune pompe, aucun réseau enterré neuf.
Les sept points sont répartis autour du bâtiment, en bordure des rangées de stationnement et le long des façades, là où l'eau se dirige déjà d'elle-même.
1 250 m² de surfaces déconnectées du réseau d'assainissement, réparties en sept surfaces de 35 à 443 m², redirigées vers les sept points d'infiltration.
Après le chantier
Un site suivi, pas seulement livré
Un arbre planté dans une fosse sèche au milieu d'un parking survit quelques saisons, puis meurt. C'est pour cela que nous amenons d'abord l'eau, et que nous vérifions ensuite qu'elle arrive bien.
Des sondes mesurent la tension de l'eau dans le sol, c'est-à-dire l'effort que la plante doit fournir pour boire. Elles disent si l'arbre trouve assez d'eau, et permettent d'ajuster l'entretien pendant les premières années, les plus critiques pour la reprise.
Et votre site ?
Chaque parcelle a sa pente, ses surfaces et ses contraintes. L'étude d'opportunité vous donne les vôtres : lecture réglementaire, scénario d'aquapuncture® chiffré, aides mobilisables et reste à charge estimé.
